全消声室规格要求

一、用途

▲ 声学仪器、乐器[声级计、传声器、参考声源及其他声学器件等]的计量和标定、校准。

▲ 电声产品[喇叭、音响、音箱、电视机、家庭影院]等的声学性能测试分析。

▲ 声学研究。

▲ IT设备和声源的测试。

▲ 悬挂类机电产品噪声声功率的测试。

二、设计标准

详细见声学仪器测试环境的相关标准。声学环境指标同时满足以下标准的要求

▲ GB/T 6882—2008/ ISO 3745:2003【】《声学-噪声源声功率的测定-消声室和半消声室精密法》。

三、技术性能指标

▲ 本底噪声：

【1】、当周围正常作业，工况控制机组和换气系统关闭后：L₀ ≤ 12dB(A)。

【2】、当工况机组运行时，L₀ ≤ 20 dB(A)。

▲ 消声室低频截止频率：f^o≤70 Hz。

▲ 消声室自由场范围和精度：

在离开尖劈面1.25米的室内空间范围内，在70-20kHz的频率域内，按照ISO 3745-2003和GB 6882-2008附录中规定的程序和方法测试，全消声室自由场精度误差应当满足以下标准的要求：ISO 3745-2003；GB/T 6882-2008。具体数据见表1。

表一ISO 3745 、GB6882中规定的测量声级和理论声级之间的更大允许差值

本消声室声场指标同时应满足以下标准对测试的要求：

1、GB7313-87高保真扬声器系统更低性能要求及测量方法

2、SJ/T11218-2000家庭影院用组合扬声器系统通用规范

▲ 消声室有效尺寸：L * W * H = 6.4 * 5.2 * 6.0 [m]。

▲ 消声室悬浮隔振系统固有频率：

基础隔振系统固有频率：f₀≤2.0 Hz。

四、详细结构要求

4．1 隔声结构

消声室采用房中房结构。即内墙体采用240mm厚度土建隔声墙体。说明：外隔声墙体由采购人完成，内隔声房间设计及其建造由中标人完成。

4．2 吸声结构

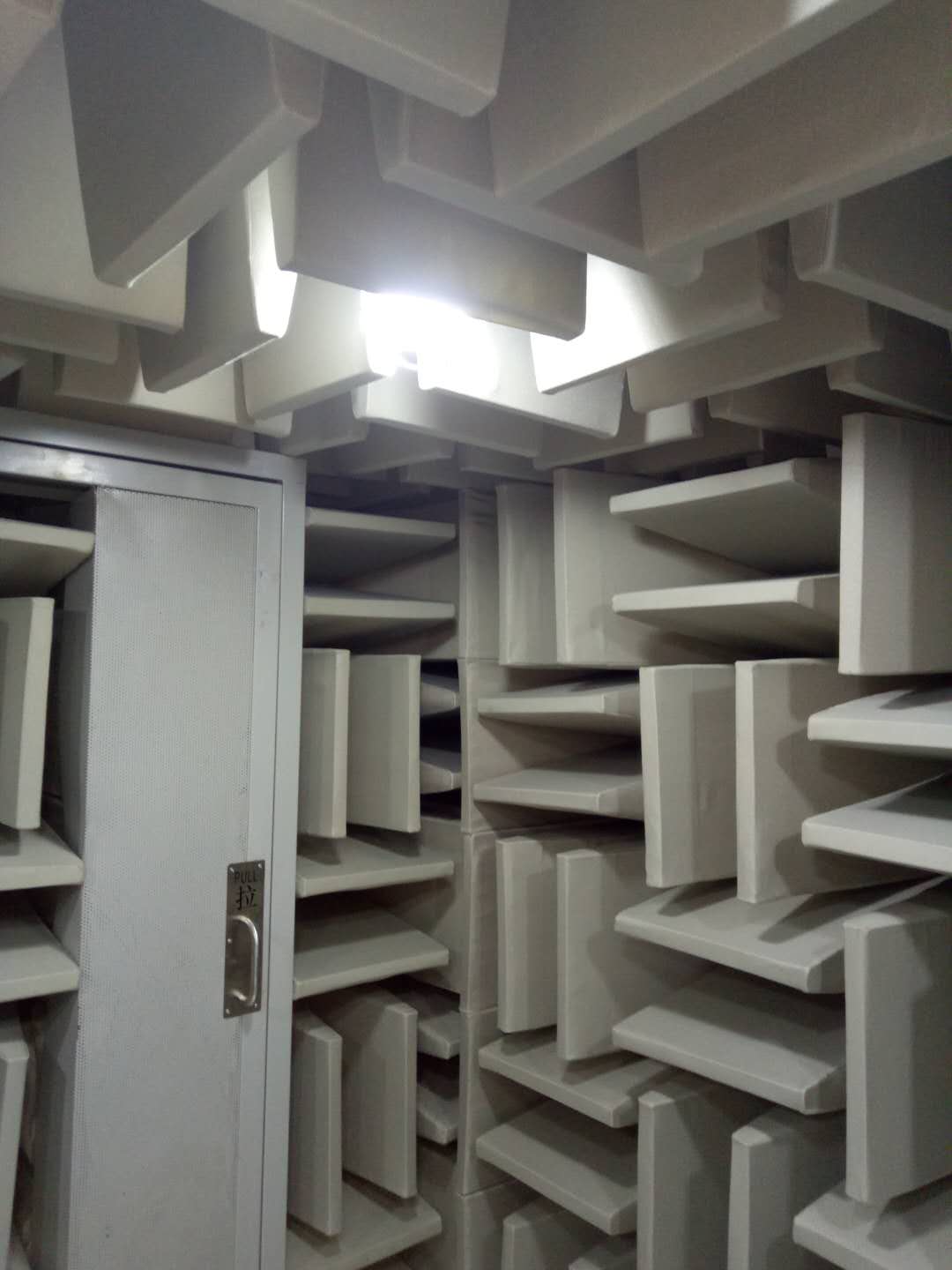

消声室最主要的功能是消除声源的界面声反射，即在消声室内形成自由声场。通过安装强吸声体—吸声尖劈来达到。本案要求采用尖劈型吸声结构。该结构为最多采用的消声室吸声结构。吸声材料要求选用合资企业生产的环保型离心喷吹超细棉板。要求材料按造国际环境标准制造，绿色环保吸声材料。同时具有不吸潮，憎水性强，成型好，不风化，密度均匀，吸声性能离散性小的特点，且为不燃材料。尖劈为双劈结构，骨架为冷拔钢丝，模具内焊接后，表面喷塑防锈处理。尖劈为双饰面层，内层高目白色玻纤布，外层白色纱网。

投标人投标投标文件中提供第三方法定检测单位出具的驻波管法垂直入射吸声系数。

投标人投标投标文件中提供尖劈吸声材料“离心喷吹玻璃棉板”的性能检测合格报告。

尖劈安装支架采用角钢、槽钢、方钢等材料，表面防锈处理。

  4．3 悬浮隔振系统的要求

本消声室采用独立悬浮隔振地基。消声室内外间完全安装分离，互不影响。方法是将测控室地坪下挖，作为弹簧安装平台，采用将弹簧隔振器安装在此平台上。在隔振器上方建造独立悬浮的内隔声间。隔振系统保证了外界固体振动的隔离。

本案要求采用金属螺旋、等节距、圆柱形弹簧。应当采取适当的措施避免弹簧的高频失效现象。

弹簧的结构应当满足隔振性能的要求[在测试范围内，隔振效率大于98%。同时，应当保证弹簧更换和弹簧日常的维护需要，消声室设弹簧维修通道。

投标人投标投标文件中提供第三方检测机构出具的弹簧性能测试报告。

投标人投标投标文件中提供弹簧隔振设计计算报告。

4．4 悬浮地网的要求：

4.4.1 地网高度应当满足测试方便的被测样品安装的要求。

4.4.2 地网结构[外形尺寸和布局]不得对声波产生反射从而对自由声场带来不良影响。

4.4.3 连接机构[螺栓、接头、构件等]隐藏式安装。

4.4.4 地网设预紧机构。当地网使用一段时间后，可以将张力调整加大。

4.4.5 地网采用不锈钢材料。

五、消声室工况和电气控制系统

某些实验和测试如电冰箱等需要在的温室度控制下进行；某类仪器的性能和温度湿度有关。为了保证测试数据的精度，以及科研测试和分析的需要，在半消声室内增设工况控制系统。即对半消声室内的温度和湿度进行调节和控制。详细要求如下：

1、工况调节范围：

a.温度范围：20℃～35℃

b.湿度范围：低于75%RH

c.工况温度控制和测试精度：±3.0℃内

d.工况湿度测量精度[不设PID控制，只有除湿功能]：±6%内。

2、工况系统的其他要求

设独立的工况调节机组。机组具有独立的加热、制冷、除湿功能。

3、工况调节控制系统应有完备的自保护措施。

4、机组采用隐藏式安装。风道，进出风口等不得对声场产生不良影响。

5、消声室工况系统应设置换新风（抽风）装置排除消声室内异味。设计强迫对流通风换气系统，以排除室内污浊气体，为防止外界噪声和风机运转声的干扰，加装消声系统。换气次数大于5次/小时。

6、设排水管，能确保被测机冷凝水方便排出室外，配置排水系统消声装置。

7、排水口及管路孔均进行消声隔振处理，防止干扰。

8、工况温度、相对湿度采用悬挂式湿度变送器测量。湿度变送器采用进口湿度变送器。

9、其他仪表要求：温度湿度测试显示仪表采用日本希曼顿产品。

10、声学实验室采用一台控制柜集中控制。柜面设温度、湿度、电流电压等指示。

11、消声室内设被测机电源连接箱。箱内设带断路器及漏电保护附件、三极10A和16A多功能插座、三相电源插座、数字电压指示表、指示标牌等。

六. 其余结构要求

1、隔声门

重型多层复合材料隔声门，外层表面材料装饰整洁美观。门口有效尺寸：

宽 * 高 =1200 *2360mm；采用单扇转动式结构。朝外开。

2、吸声门

重型多层复合材料隔声门，外层表面材料装饰整洁美观。门口有效尺寸：

宽 * 高 = 1200 * 2360mm；采用单扇铰链式转动式结构，开启省力。朝里开。吸声门采用和消声室内墙面同样式样和尺寸完整的吸声尖劈。同样结构排列布局。为了避免声波反射，吸声门不采用朝里推拉导轨结构。采用铰链转动结构。

3、新风换气

采用强迫对流通风换气系统，以排除室内污浊气体、为室内提供新鲜空气。为防止外界噪声的干扰，加装消声器，消声量大于40dB。消声室设新风进气和排风系统。

4、照明

四角无声电子镇流灯管或者高效节能灯。

5、其它：配电、烟雾报警系统。

6、设电源电缆孔，空调器管路孔，通信电缆孔。

7、外联络用彩色摄像监视器系统【17寸液晶显示】、内外联络对讲系统。

8 、配备扬声器测试障板，1套。并配备喇叭连接工装4套。障板结构应符合标准要求。

9 、测试件安装台，1套。附带角度指示机构。

10、 设弹簧维修门。

七、全消声室项目的验收

该项目的验收分为二部分内容，即硬件部分验收和声学性能测试验收。

1、消声室硬件项目的验收

该部分验收由甲乙双方共同参加，依据项目合同及协议书内容中硬件配置的规定，实际清点验收。

2、消声室声学性能的测试鉴定验收

2.1 工况控制部分的验收：甲乙双方在场，采用机组实际运行方式验收。

2.2 声学性能指标的验收：消声室完工后，由甲方自行聘请或指定有关法定计量检定单位，依据所列技术标准及合同技术指标进行现场实测验收。由计量单位出具测试报告和计量证书，作为该项目的验收依据。
