室技术要求及参数

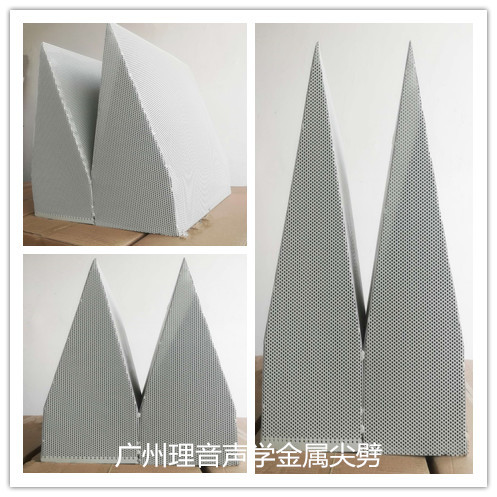

消音室需采用金属尖劈

1、执行标准：iso 3745、gb/t 6882。

2、低频截止频率：100hz。

3、自由场：满足iso 3745标准要求。

4、消声室所处区域环境噪声：≤55dba; 要求本底噪声：≤20dba （（略））。

5、测试对象：各类电声产品等。

6、吸声尖劈：100hz。

7、消声室采用单层隔声套房构造。实验室外尺寸：6390*6390*4200mm（h），内部净空尺寸：4500x4500x3500（h）mm。

设备具体配置参数如下：

1、金属尖劈600mmx600mmx800mm; 尺寸：3800×3800（宽×长）数量：40组顶面尖劈

2、金属尖劈600mmx600mmx800mm; 尺寸：4300×6100（高×长）数量：146组; 两个立面墙

3、金属尖劈600mmx600mmx800mm; 尺寸：3800mm×4300mm（宽×高）数量：91组; 两个立面墙

4、尖劈安装配件：龙骨、挂件

5、钢制隔声模块6390mm× 4445mm× 6390mm（宽×高×长）；五面体套房的墙和顶

6、浮筑弹性地板尺寸：6390mm× 6390mm（宽×长）

7、浮筑弹性地板支架尺寸：6390mm× 6390mm（宽×长）含橡胶减震器

8、钢制隔声门-外开单扇尺寸：1000mm× 2100mm ×240mm（宽×高×长）； 1樘;浅灰+弯把把手

9、钢制隔声门-尖劈门1000mm× 2100mm× 240mm（宽×高×长）；1樘; 浅灰+不锈钢板把手

10、隔声声闸尺寸：1000mm× 2100mm（宽×高）； 1套

11、排风系统低噪声风机箱配风机尺寸：500mm× 500mm× 500mm（宽×高×长）；件1 730 730 风量q=1000m3/h

12、矩形中低速低频消声器尺寸：600mm× 800mm ×2000mm（宽×高×长）;1套

13、灯具、插座、开关、管线等1套

14、钢木楼梯; 1套
